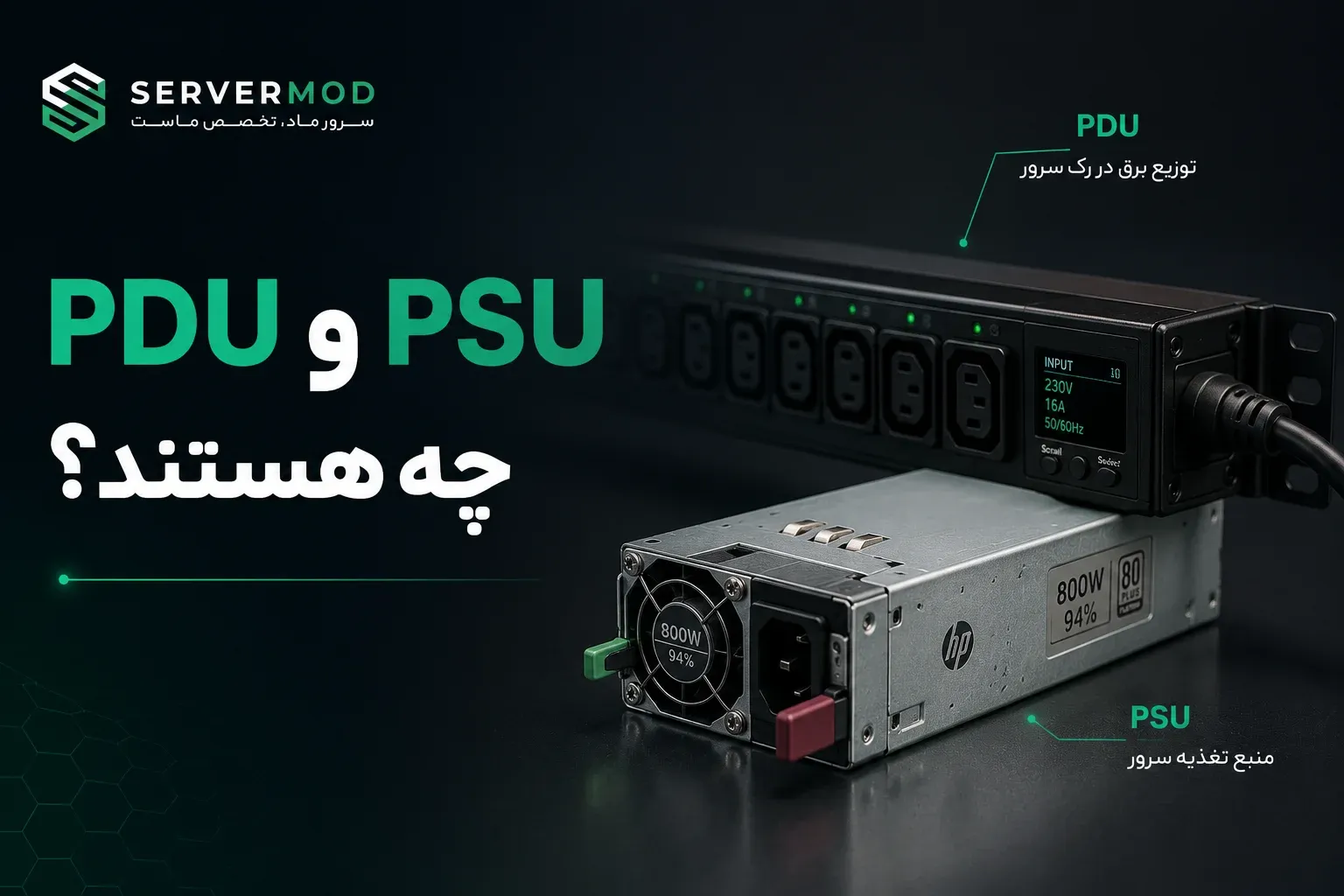

PDU و PSU چه هستند؟ به زبان ساده، PSU (پاور) قطعه‌ای داخلی است که برق شهری را به ولتاژ مستقیم برای قطعات سرور تبدیل می‌کند؛ در حالی که PDU دستگاهی اکسترنال است که برق اصلی را بین چند دستگاه داخل رک توزیع می‌کند. اما آیا می‌دانستید انتخاب اشتباه میان مدل‌های هوشمند و ساده PDU یا استفاده از پاورهای غیراستاندارد، علت اصلی بیش از ۴۰ درصد خاموشی‌های ناگهانی در دیتاسنترها است؟ نادیده گرفتن استانداردهای راندمان نظیر پلاتینوم و تیتانیوم هم هزینه‌های برق سازمان را سنگین می‌کند. برای جلوگیری از این آسیب‌های گران‌قیمت، شناخت دقیق نحوه عملکرد این دو ابزار ضروری است. متخصصان مجموعه سرور ماد در این راهنما تمام ابعاد فنی و نکات خرید را بررسی می‌کنند.
این مطلب را خلاصه کن با:
PSU چیست؟ تامین کننده انرژی تجهیزات پردازشی
زمانی که درباره تامین انرژی قطعات داخلی سرور صحبت می‌کنیم، باید دقیقا بدانیم psu چیست و چطور کار می‌کند.
معنی PSU و مخفف Power Supply Unit
عبارت PSU مخفف کلمات Power Supply Unit است. در زبان فارسی به آن «منبع تغذیه» یا همان «پاور» می‌گویند. این قطعه سخت‌افزاری درون جعبه اصلی سرور یا کامپیوتر قرار می‌گیرد و وظیفه تامین انرژی تک‌تک قطعات داخلی (مانند پردازنده سرور، مادربرد، رم سرور و هارد سرور) را بر عهده دارد.
وظیفه پاور؛ تبدیل برق AC به DC
برقی که از پریزهای روی دیوار یا داخل رک (محفظه فلزی نگهداری تجهیزات شبکه) دریافت می‌شود، جریان متناوب (AC – برق شهری که دائما تغییر جهت می‌دهد) با ولتاژ بالا (۲۲۰ ولت در ایران) است. قطعات ظریف الکترونیکی داخل سرور، توانایی تحمل این ولتاژ را ندارند و نیازمند جریان مستقیم (DC – برقی با ولتاژ ثابت و بدون نوسان) با ولتاژهای پایین (مانند ۱۲، ۵ و ۳.۳ ولت) هستند. وظیفه اصلی پاور سرور، تبدیل و تنظیم این جریان خشن به برقی ملایم، پایدار و بدون نویز است.
اجزای اصلی منبع تغذیه (PSU)
منبع تغذیه استاندارد از بخش‌های زیر تشکیل شده است:
- ورودیبرق و فیلترهای حذف نویز (EMI Filters)
- مدارهاییکسوکننده (Rectifier) برای تبدیل جریان متناوب به مستقیم
- ترانسفورماتورها و خازن‌هایتثبیت کننده جریان
- خروجی‌هایDC و کابل‌های اتصال به مادربرد
- مدارهایحفاظتی هوشمند در برابر اتصال کوتاه (SCP) و اضافه‌بار (OPP)
کیفیت این قطعات داخلی به صورت مستقیم روی پایداری و طول عمر پاور تاثیر می‌گذارد و خرید برندهای معتبر این خطرات را کاهش می‌دهد.
PDU چیست؟ توزیع کننده انرژی در رک
پس از درک مفهوم پاور، باید بررسی کنیم که قطعه دوم یعنی PDUچه نقشی در دیتاسنتر (مرکز داده) ایفا می‌کند.
معنی PDU و مخفف Power Distribution Unit
عبارت PDU مخفف Power Distribution Unit به معنای «واحد توزیع برق» است. این دستگاه مانند تابلوی برق کوچکی عمل می‌کند. در محفظه‌های استاندارد (رک)، چندین سرور و سوئیچ شبکه نصب می‌شود. اتصال مستقیم تمام این دستگاه‌ها به پریزهای دیوار غیرممکن و خطرناک است. در این مرحله، PDU وارد عمل می‌شود.
وظیفه PDU؛ توزیع برق بین تجهیزات رک
دستگاه PDU برق اصلی را از منبع تغذیه ساختمان یا دستگاه تامین برق اضطراری (UPS) دریافت می‌کند. سپس از طریق پریزهای متعددی که روی بدنه خود دارد، این برق را بین تجهیزات مختلف داخل رک توزیع می‌کند تا گره خوردگی کابل‌ها و افت فشار برق رخ ندهد.
تفاوت PDU با چندراهی برق معمولی
شاید ظاهر این دستگاه شبیه به چندراهی‌های برق خانگی باشد، اما تفاوت آن‌ها بسیار زیاد است. چندراهی‌های خانگی توان تحمل آمپرهای بالا را ندارند و در صورت فشار زیاد ذوب می‌شوند. واحدهای PDU صنعتی برای کار مداوم ۲۴ ساعته تحت بارهای سنگین طراحی شده‌اند، دارای فیوزهای حفاظتی مستقل هستند و در مدل‌های پیشرفته، قابلیت کنترل از راه دور را ارائه می‌دهند.
تفاوت PDU و PSU در نگاه کلی
برای درک عمیق‌تر اینکه PDU و PSU چه هستند، وب‌سایت معتبر TechTarget تفاوت آن‌ها را به شکل زیر تعریف می‌کند:
«A PDU distributes electrical power to multiple devices, while a PSU is a device component that converts the power it receives into a usable format. Essentially, the PDU delivers power to devices, and a PSU makes that power usable within each individual device.
ترجمه: یک PDU برق را بین چندین دستگاه توزیع می‌کند، در حالی که PSU قطعه‌ای است که برق دریافتی را به فرمت قابل استفاده تبدیل می‌کند. در اصل، PDU برق را به دستگاه‌ها می‌رساند و PSU آن برق را برای قطعات داخلی قابل استفاده می‌سازد.»
این تعریف ساده، مرز بین وظایف این دو ابزار را کاملا روشن می‌کند.
تفاوت در کارکرد
وظیفه PDU صرفا پخش کردن برق است (توزیع کننده). وظیفه پاور سرور، تغییر ماهیت برق و رساندن آن به قطعات است (تبدیل کننده ولتاژ).
تفاوت در محل نصب
منبع تغذیه (پاور) قطعه‌ای داخلی (Internal) است و داخل جعبه سرور پیچ می‌شود. اما واحد توزیع برق (PDU)، ابزاری بیرونی (External) است که روی پایه‌ها یا دیواره‌های رک نصب می‌شود.
تفاوت در نوع برق ورودی و خروجی
واحد PDU برق متناوب (AC) را می‌گیرد و همان برق متناوب را از طریق پریزهای خود تحویل می‌دهد. اما پاور، برق متناوب را گرفته و آن را به صورت جریان مستقیم (DC) به مادربرد تزریق می‌کند.
جدول مقایسه PDU و PSU
برای درک ملموس‌تر تفاوت‌های فنی و عملکردی این دو قطعه، مقایسه شاخص‌های اصلی آن‌ها در جدول زیر ارائه شده است:
| معیار مقایسه | پاور سرور (PSU) | واحد توزیع برق (PDU) |
| محل فیزیکی نصب | داخل شاسی سرور اچ پی hp | روی دیواره یا سقف رک |
| عملکرد ولتاژی | کاهش ولتاژ (از ۲۲۰ به ۱۲) | بدون تغییر ولتاژ |
| جامعه هدف | سیستم مشخص | چندین دستگاه همزمان |
| دسترسی از راه دور | خیر (توسط خود سرور مدیریت می‌شود) | بله (در مدل‌های هوشمند) |
با توجه به این مقایسه، متوجه می‌شویم که خرید هر دو دستگاه برای پایداری سیستم‌های سازمانی کاملا الزامی است.
انواع PSU؛ از کامپیوترهای خانگی تا سرورهای قدرتمند
شناخت انواع پاورها برای انتخاب گزینه مناسب در دیتاسنترها بسیار مهم است تا از خاموشی‌های ناگهانی جلوگیری کنیم.
پاور سرور در برابر پاور کامپیوتر خانگی
پاورهای کامپیوتر شخصی برای استفاده‌های موقت طراحی شده‌اند. اما پاور سرور hp برای کارکرد بی‌وقفه در تمام روزهای سال ساخته شده است و قطعات داخلی آن مقاومت حرارتی بسیار بالاتری دارند.
پاور Hot-Plug و قابلیت تعویض بدون خاموشی
در مراکز داده، خاموش کردن سرور برای تعویض قطعه معیوب باعث ضرر مالی می‌شود. پاورهای سرور سازمانی دارای قابلیت اتصال گرم (Hot-Plug) هستند. این قابلیت اجازه می‌دهد تا در صورت خرابی، پاور را به صورت کشویی از پشت سرور خارج کرده و پاور جدید را نصب کنید، در حالی که سرور همچنان روشن و در حال کار است.
پاور ریداندانت و حالت ۱+۱
برای اطمینان از روشن ماندن همیشگی سرور، از فناوری ریداندانت (سیستم پشتیبان) استفاده می‌شود. در این حالت، دو عدد پاور به صورت همزمان در سرور نصب می‌شوند. هر دو فعال هستند و بار کاری را تقسیم می‌کنند. اگر اتصال برق قطعه اول قطع شود، قطعه دوم بلافاصله تمام بار سرور را به دوش می‌کشد.
توان، راندمان و گواهی 80 Plus
پاورها در فرآیند تبدیل برق، مقداری از انرژی را به صورت گرما هدر می‌دهند. گواهی بین‌المللی 80 Plus نشان می‌دهد که پاور چقدر در این تبدیل موفق عمل می‌کند و هدررفت انرژی پایینی دارد.
پاور Platinum، Titanium و تفاوت آن‌ها
در سرورهای جدید، پاورها معمولا با دو استاندارد بالا عرضه می‌شوند:
استاندارد پلاتینوم (Platinum): راندمان این پاورها حدود ۹۴ درصد است (یعنی فقط ۶ درصد برق به گرما تبدیل می‌شود).
استاندارد تیتانیوم (Titanium): بالاترین سطح راندمان با بازدهی ۹۶ درصد.
استفاده از این پاورها در دیتاسنترهای بزرگ، هزینه‌های قبض برق و مصرف سیستم‌های خنک کننده را به شدت کاهش می‌دهد.
برای انتخاب پاور مناسب سرور خود، راهنمای انتخاب پاور سرور HP را بخوانید و اگر پاور سرورتان مشکل دارد، مقاله دلایل خرابی پاور سرور HP و نارنجی شدن چراغ پاور سرور HP را ببینید. مفهوم افزونگی پاور هم در مقاله سرور ریداندانت توضیح داده شده است.
انواع PDU بر اساس تکنولوژی و امکانات
واحدهای توزیع برق در مدل‌های گوناگونی برای رفع نیازهای متفاوت شبکه‌ها تولید می‌شوند.
PDU پایه (Basic)
ساده‌ترین مدل که فقط نقش چندراهی صنعتی را بازی می‌کند و هیچ‌گونه مانیتورینگ (نظارت) یا کنترلی روی میزان مصرف ندارد.
PDU مانیتورشونده (Metered)
این مدل‌ها دارای صفحه نمایشگر دیجیتال روی بدنه خود هستند که میزان آمپر مصرفی کل دستگاه‌ها را نشان می‌دهد. این عدد به مدیر شبکه کمک می‌کند تا قبل از ذوب شدن کابل‌ها به دلیل اضافه‌بار، متوجه مشکل شود.
PDU سوئیچ شونده (Switched)
در این مدل پیشرفته، مدیر شبکه می‌تواند از راه دور و از طریق نرم‌افزار، برق تک‌تک پریزها را قطع یا وصل کند. این قابلیت برای ری‌استارت کردن (راه‌اندازی مجدد) دستگاه‌هایی که هنگ کرده‌اند بسیار کاربردی است.
PDU هوشمند با مدیریت از راه دور
پیشرفته‌ترین نسل از واحدهای توزیع برق که ترکیبی از قابلیت سوئیچینگ و مانیتورینگ لحظه‌ای برای هر پریز به صورت جداگانه را ارائه می‌دهند و با سیستم‌های مدیریت یکپارچه دیتاسنتر هماهنگ می‌شوند.
PDU افقی، عمودی و کابینتی
مدل افقی فضای مشخصی در رک اشغال می‌کند و به صورت خوابیده نصب می‌شود. مدل‌های عمودی (0U) در کناره‌های رک نصب می‌شوند و هیچ فضایی از تجهیزات اصلی اشغال نمی‌کنند.
انتخاب جهت نصب دستگاه کاملا به نقشه چیدمان کابل‌ها و ابعاد رک بستگی دارد.
جدول انتخاب نوع PDU بر اساس نیاز
برای انتخاب مدل مناسب با توجه به سطح نیاز دیتاسنتر و بودجه سازمان، بررسی مشخصات زیر راهگشا خواهد بود:
| نوع تکنولوژی PDU | مانیتورینگ روی دستگاه | کنترل از راه دور | مناسب‌ترین کاربرد |
| مدل پایه (Basic) | ندارد | ندارد | رک‌های کوچک شرکتی |
| مدل مانیتورشونده | دارد | ندارد | دیتاسنترهای متوسط |
| مدل سوئیچ شونده | دارد | بله (کنترل پریزها) | سرورهای حساس و راه دور |
بررسی این تفاوت‌ها به مدیران شبکه اجازه می‌دهد تا بودجه را بر اساس نیازهای واقعی سازمان خرج کنند.
PDU و پاور HP؛ استانداردی قابل اعتماد در ذخیره‌سازی
برند اچ‌پی (HPE) از نام‌های شناخته شده و قدرتمند در زمینه تولید تجهیزات برق سرور در جهان است.
PDU رک‌مونت HPE و سری G2
نسل جدید تجهیزات توزیع برق اچ‌پی با نام تجاری G2 شناخته می‌شود. ابزار pdu hp به دلیل کیفیت ساخت عالی و دقت بالا در اندازه‌گیری میزان مصرف، انتخابی بسیار مطمئن در بازار تجهیزات شبکه محسوب می‌شود.
تفاوت مدل‌های Basic، Metered و Switched در محصولات HP
شرکت اچ‌پی نیز واحدهای توزیع خود را در سه دسته پایه (برای توزیع ساده)، مانیتورشونده (برای نمایش مصرف) و سوئیچ شونده (برای کنترل از راه دور) دسته‌بندی کرده است تا خریداران انتخاب‌های متنوعی داشته باشند.
پاور سرورهای HP؛ مدل‌های رایج و توان‌ها
پاورهای سرور اچ‌پی به صورت ماژولار (قطعات جداشونده و مستقل) و با توان‌های متفاوتی مانند ۵۰۰ وات، ۸۰۰ وات، ۱۴۰۰ وات و حتی ۱۶۰۰ وات عرضه می‌شوند تا پاسخگوی انواع نیازهای پردازشی باشند.
سازگاری پاور با نسل سرور (G8، G9، G10)
باید دقت داشت که فرم فیزیکی پاورها در نسل‌های مختلف سرور تغییر می‌کند. برای مثال، پاوری که برای سرورهای نسل هشتم (G8) طراحی شده، روی سرورهای نسل دهم (G10) نصب نمی‌شود. پیش از خرید قطعات سرور اچ پی، حتما سازگاری شماره ساخت (Part Number) پاور با نسل سرور را بررسی کنید.
نکات خرید PDU و پاور HP اصل
تشخیص قطعات اصلی از تقلبی بسیار مهم است. همیشه وجود برچسب‌های هولوگرام (برچسب‌های امنیتی و سه‌بعدی)، تطابق شماره سریال دستگاه با جعبه و همچنین قابلیت شناسایی قطعه در نرم‌افزار مدیریت سرور (iLO) را بررسی کنید.
خرید از تامین‌کنندگان معتبر و باسابقه، ساده‌ترین راه برای جلوگیری از خرید قطعات دستکاری شده یا تقلبی است.
PDU و PSU چگونه در کنار هم کار می‌کنند؟
برای درک کامل این که PDU و PSU چه هستند، باید مسیر حرکت جریان الکتریکی در دیتاسنتر را قدم به قدم ردیابی کنیم.
مسیر برق از تابلو تا سرور
جریان برق پس از خروج از تابلوی اصلی ساختمان، وارد دستگاه برق اضطراری (UPS) می‌شود. از آنجا به PDU (نصب شده روی رک) منتقل شده و سپس از طریق کابل‌های رابط به پاور سرور (PSU) می‌رسد تا به قطعات داخلی تزریق شود.
نقش UPS در این زنجیره
دستگاه UPS (منبع تغذیه بدون وقفه) نقش واسط امنیتی را بازی می‌کند. وظیفه آن رفع نوسانات برق شهری و تامین انرژی از طریق باتری‌های داخلی در زمان قطعی کامل برق است تا سرورها به طور ناگهانی خاموش نشوند.

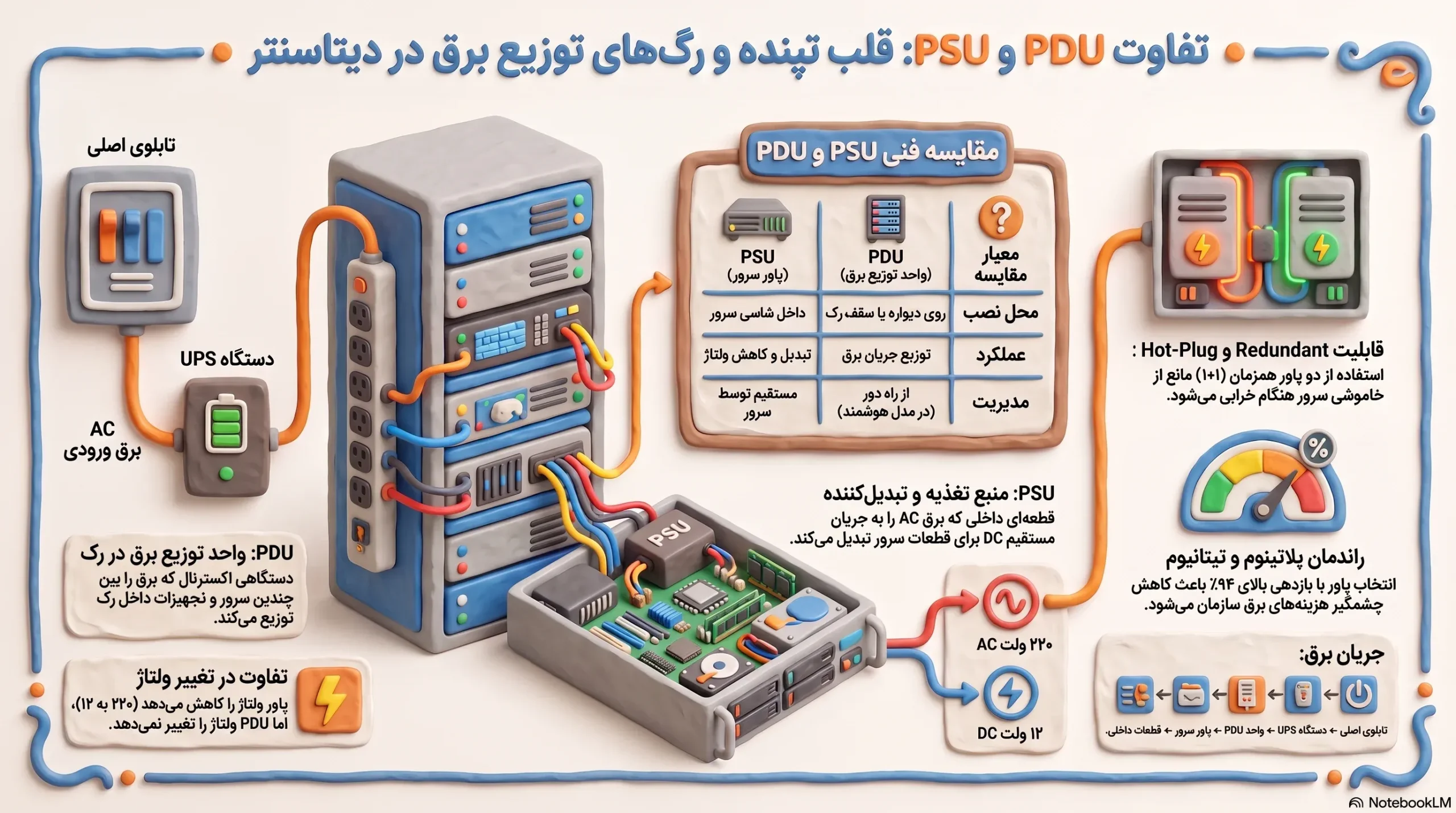

نمودار مسیر برق در رک
ردیابی گام‌به‌گام جریان الکتریکی، نحوه تعامل این تجهیزات را در زنجیره تامین انرژی مشخص می‌کند:
- ورود برق از تابلویاصلی مرکز داده
- ورود به دستگاه برق اضطراری(UPS)
- انتقال به دستگاه PDUنصب شده در رک
- پخش شدن بینسرورها و سوئیچ‌های شبکه
- ورود به پاور سرور (PSU) و تغییرولتاژ
- تزریقبرق تمیز به قطعات داخلی مادربرد
این مسیر منظم و لایه‌بندی شده تضمین می‌کند که حتی در صورت نوسان شدید برق منطقه، تجهیزات شبکه از آسیب فیزیکی در امان بمانند.
سوالات متداول کاربران درباره PDU و PSU
۱. آیا می‌توان سرور را مستقیما و بدون استفاده از PDU به پریز برق متصل کرد؟
بله، امکان‌پذیر است اما در رک‌های دیتاسنتر برای جلوگیری از نوسان، بی‌نظمی کابل‌ها و قطعی برق، استفاده از PDU الزامی است.
۲. تفاوت اصلی PDU معمولی (Basic) با PDU هوشمند چیست؟
مدل پایه فقط برق را توزیع می‌کند، اما مدل هوشمند امکان مانیتورینگ میزان مصرف و قطع و وصل پریزها را از راه دور فراهم می‌سازد.
۳. قابلیت Hot-Plug در پاور سرور به چه معناست؟
این قابلیت امکان تعویض پاور آسیب‌دیده را بدون نیاز به خاموش کردن سرور فراهم می‌کند.
۴. آیا پاور سرورهای نسل قدیم HP (مانند G8) روی سرورهای نسل جدید (مانند G10) نصب می‌شود؟
خیر، طراحی فیزیکی و ابعاد پاورها در نسل‌های مختلف سرورهای HP متفاوت است و امکان جابه‌جایی وجود ندارد.
۵. حالت ریداندانت (۱+۱) در پاور سرور چه مزیتی دارد؟
در این حالت با نصب دو پاور همزمان، در صورت قطع برق مسیر اول، سرور بدون خاموشی به کار ادامه می‌دهد.
بررسی دقیق این نکات پیش از خرید، از بروز هزینه‌های اضافی و ناهماهنگی قطعات در شبکه به طور کامل جلوگیری می‌کند.
جمع‌بندی و مشاوره انتخاب تجهیزات برق سرور
در این مقاله به صورت دقیق بررسی کردیم که PDU و PSU چه هستند و چه تفاوت‌هایی با یکدیگر دارند. دانستیم که برای راه‌اندازی سرور پایدار، قطعا به هر دو دستگاه نیاز داریم. واحد PDU جریان برق را ایمن و منظم به رک می‌رساند و پاور سرور (PSU) با تنظیم هوشمندانه این جریان، پردازنده‌ها را روشن نگه می‌دارد. استفاده از تجهیزات پشتیبان (حالت ۱+۱) و واحدهای توزیع برق کنترل شونده، احتمال قطعی سیستم را به صفر می‌رساند.
برای اطمینان از سلامت تجهیزات شبکه، حتما از قطعات اصلی و استاندارد استفاده کنید. مجموعه تخصصی سرور ماد با ارائه انواع پاور سرور و PDUهای برند HP همراه با گارانتی معتبر، آماده ارائه مشاوره برای انتخاب بهترین تجهیزات برقی متناسب با بودجه سازمان شما است. برای استعلام موجودی و دریافت راهنمایی تخصصی، با کارشناسان تماس بگیرید.
